高壓放大器介紹和原理
-
a

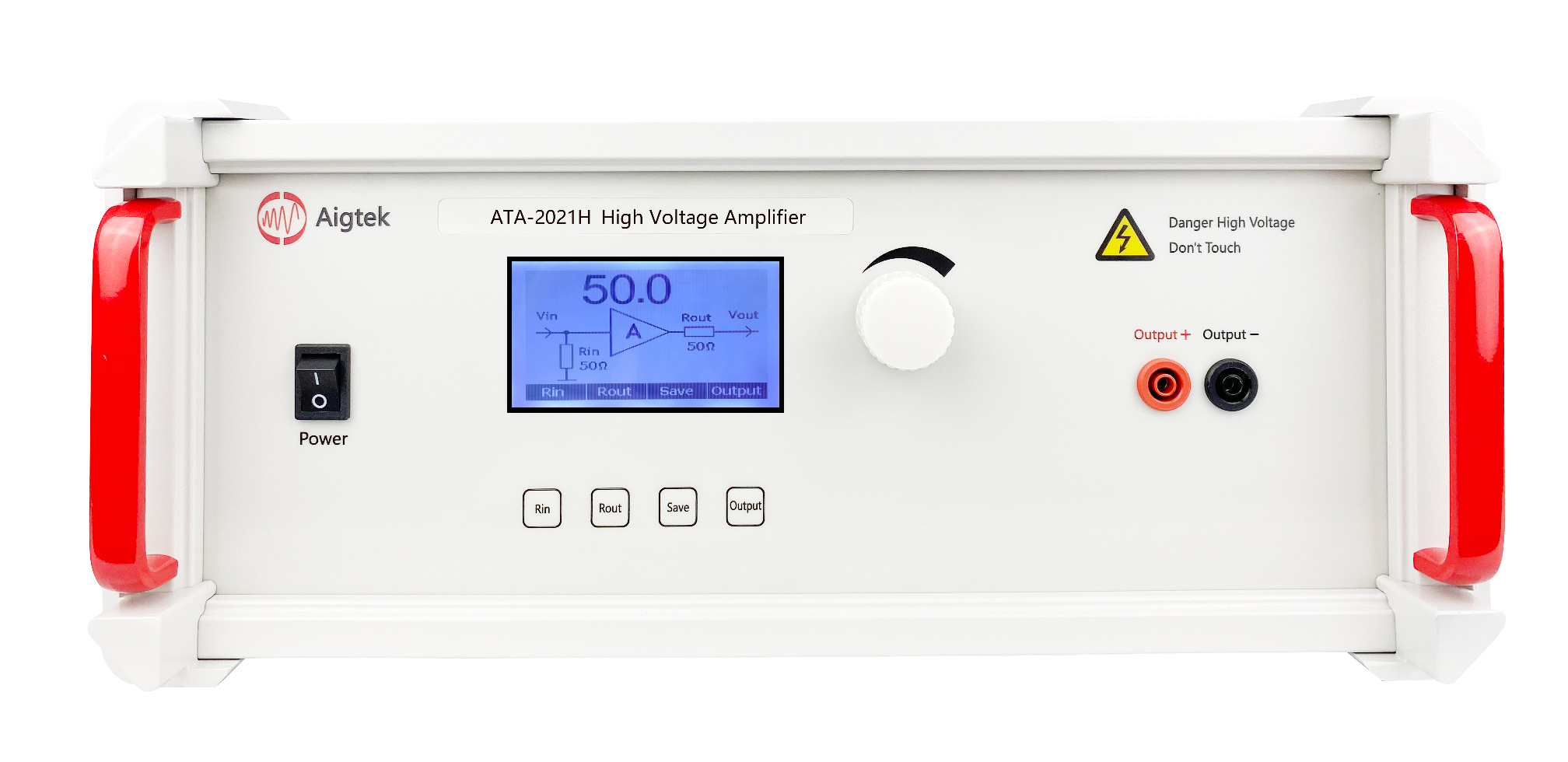

高壓放大器的概念：
高壓放大器是一種高電壓幅度輸出的信號放大器，幅度一般可達數千伏以上，響應帶寬可達150KHz。

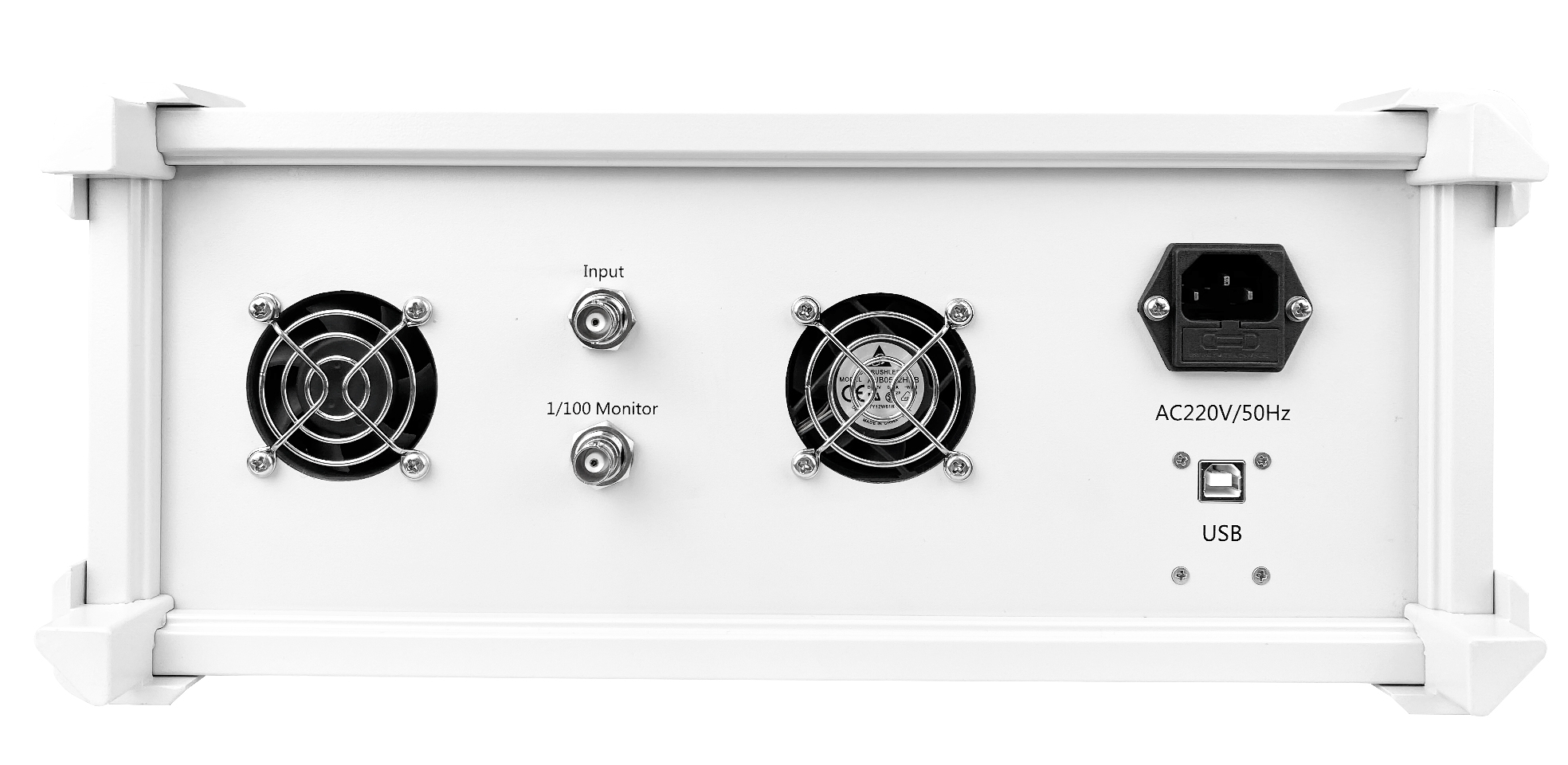

高壓放大器背面：
高壓放大器的常見的應用有：

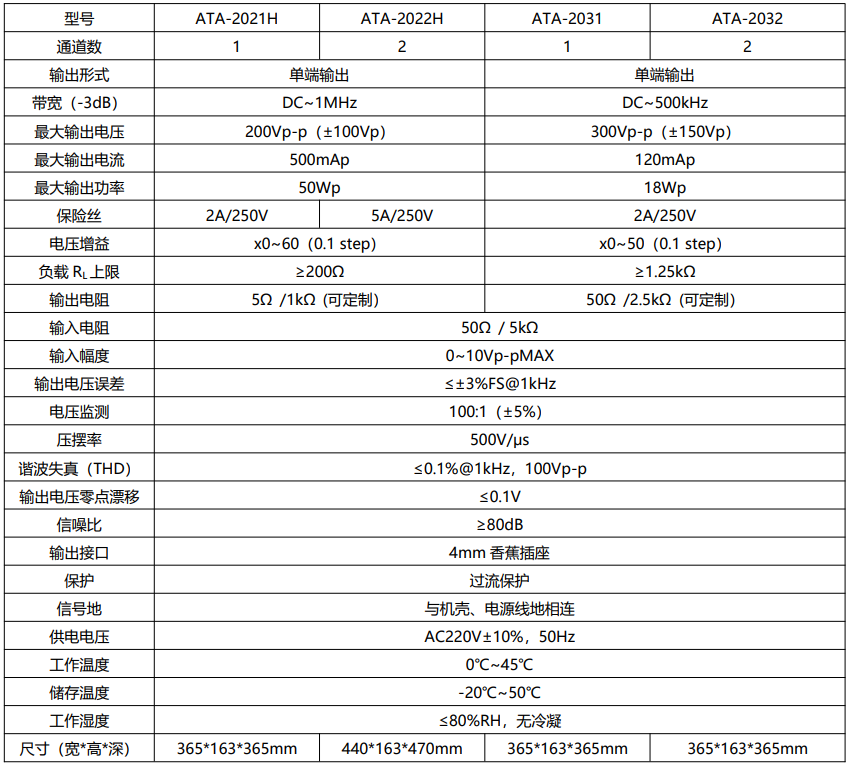

壓電材料的驅動，磁性材料的B-H測試，穩定磁場的生成，顯示器件的驅動，超聲波電機的驅動，三項電機驅動，除此之外，功放在新型的半導體材料，薄膜材料，聚合物材料，生物器件的研制方面也有廣泛的應用。高壓放大器的參數指標：
1、帶寬
是指正弦波曲線輸入信號衰減到信號真實幅度 70.7% 的頻率，也就是 -3dB 點。您的放大器必須有足夠的帶寬，以便滿足輸入信號的放大及檢測。
2、電壓
選擇放大器時需結合 -3dB 帶寬考慮輸出電壓是否足夠，如果測試對電壓有較高的要求則應預留一定的電壓余量。
3、電流
根據被測負載的阻抗，選擇能夠滿足測試電流需求的放大器。
4、電壓增益
如果輸入信號為特定的電壓信號，那么選擇放大器時還需考慮電壓增益。
5、負載
根據被測負載的測試條件驗證選型的放大器是否滿足需求。
