實驗名稱：功率放大器在光纖裂縫傳感器中裂縫寬度與光纖損耗關系分析中的應用

實驗設備：光纖傳感器，計算機，變換器，光探頭，位置傳感器，ATA-101功率放大器。

實驗內容：分布式光纖傳感器是傳統電類傳感器所沒有的一種獨具特色的傳感器,它可以測量出沿光纖鋪設路徑的物理場.近年來,已經開始大量研究用分布式光纖傳感器檢測大型建筑、大壩、橋梁等的應變和裂縫,監測結構的健康狀態。本文提出了一種用于檢測混凝土結構的分布式光纖裂縫傳咸器只要知道裂縫的開裂方向,用該傳感器就可以同時測量多個裂縫的位置和寬度.

實驗過程：

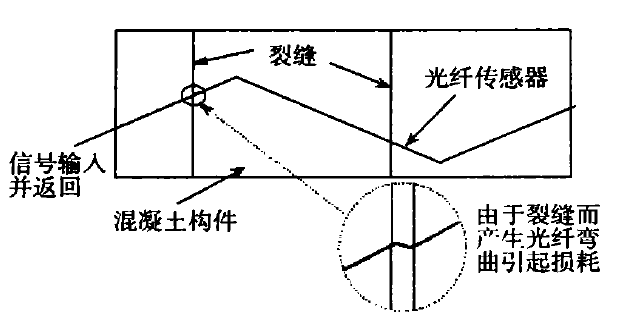

光纖裂縫傳感器原理：裂縫傳感器的原理如圖所示．光纖在粘貼到混凝土結構表面或埋入混凝土結構內部時,光纖與裂縫成一定的角度(因為混凝土結構可能產生的裂縫方向是可以預知的)．光從光纖的一端注入,用光時域反射計(OTDR)探測光纖內部各點的損耗及其位置.

裂縫傳感器原理



用于測試裂縫寬度和光功率損耗的實驗系統框圖如圖所示：

測試用實驗系統圖



實驗結果：

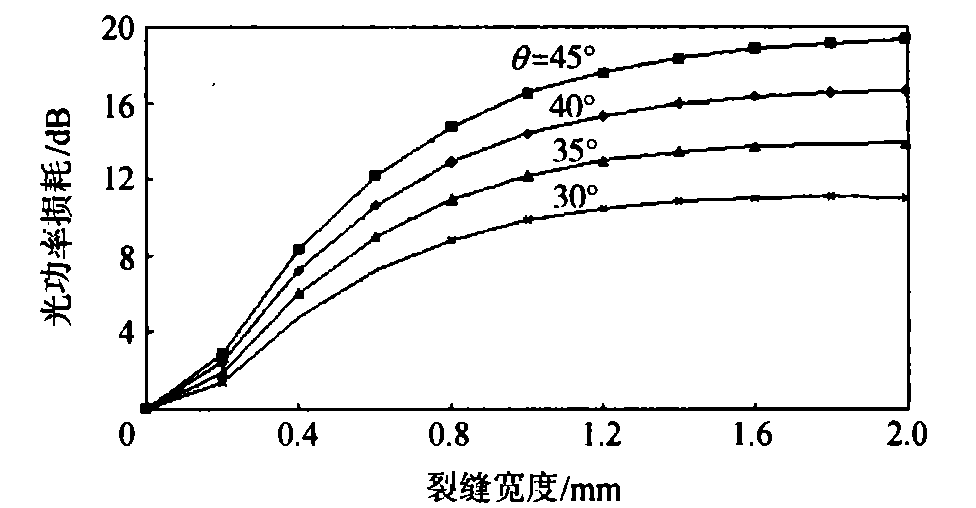

光纖與裂縫的夾角對傳感器性能的影響；







改變光纖的NA對傳感器性能的影響。
