功率放大器驅動水聲發射換能器的研究
功率放大器廣泛應用于各類水聲設備和產品的功率輸出系統中用于驅動水聲發射換能器發聲。在各種水聲領域相關產品的研制、生產、試驗過程中，由于各種原因引起功率放大器驅動水聲發射換能器輸出的聲功率信號效能降低或者輸出異常，導致的后果是相當嚴重的。
通過實時監測功放輸出電壓電流保證功放安全可靠的工作，可以有效地降低發射換能器與功率放大器連線不可靠、發射換能器損壞、發射換能器性能降低等原因造成功率放大器驅動水聲發射換能器輸出的聲功率信號效能降低或者輸出異常，確保聲功率信號輸出穩定有效。
引起功放輸出驅動發射換能器聲功率輸出效能異常的主要原因有如下幾點：
1、換能器短路損壞，輸出電流非常大；
2、換能器開路損壞，無輸出電流；
3、接線不可靠開路，無輸出電流；
4、換能器性能下降，輸出電壓異常，聲功率的輸出源級低于正常值，輸出電流偏小。
通過在功放輸出端串入電流傳感器并入電壓傳感器便可實現對輸出電壓電流的取樣，對取樣信號進行處理計算實現對其監測，輸出狀態監測電路的簡單原理圖如下圖所示。

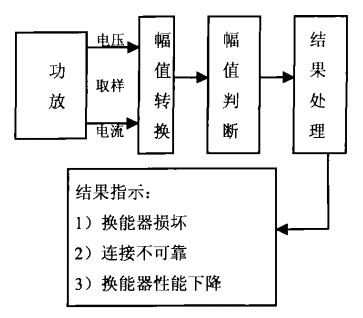

圖：輸出狀態監測電路原理框圖
在具體電路實現方案中，本著成本越低越好、電路結構越簡單越可靠越好的原則，我們采用模擬A/D技術設計了一種能在線檢測功率放大電路輸出效能狀態的具體實現電路，原理圖如下圖所示。

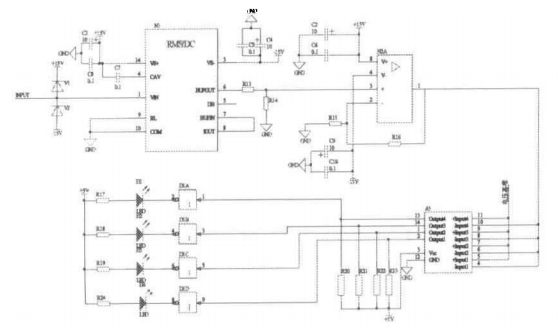

圖：輸出狀態監測電路部分原理
通過指示燈的指示狀態實現了對功放輸出效能及換能器的工作狀態進行實時監測。該電路的應用有效地降低發射換能器與功率放大器連線不可靠、換能器損壞、換能器性能降低等因素造成功率放大器驅動水聲發射換能器輸出的聲功率信號效能降低或者輸出異常，確保聲功率信號穩定可靠的輸出。

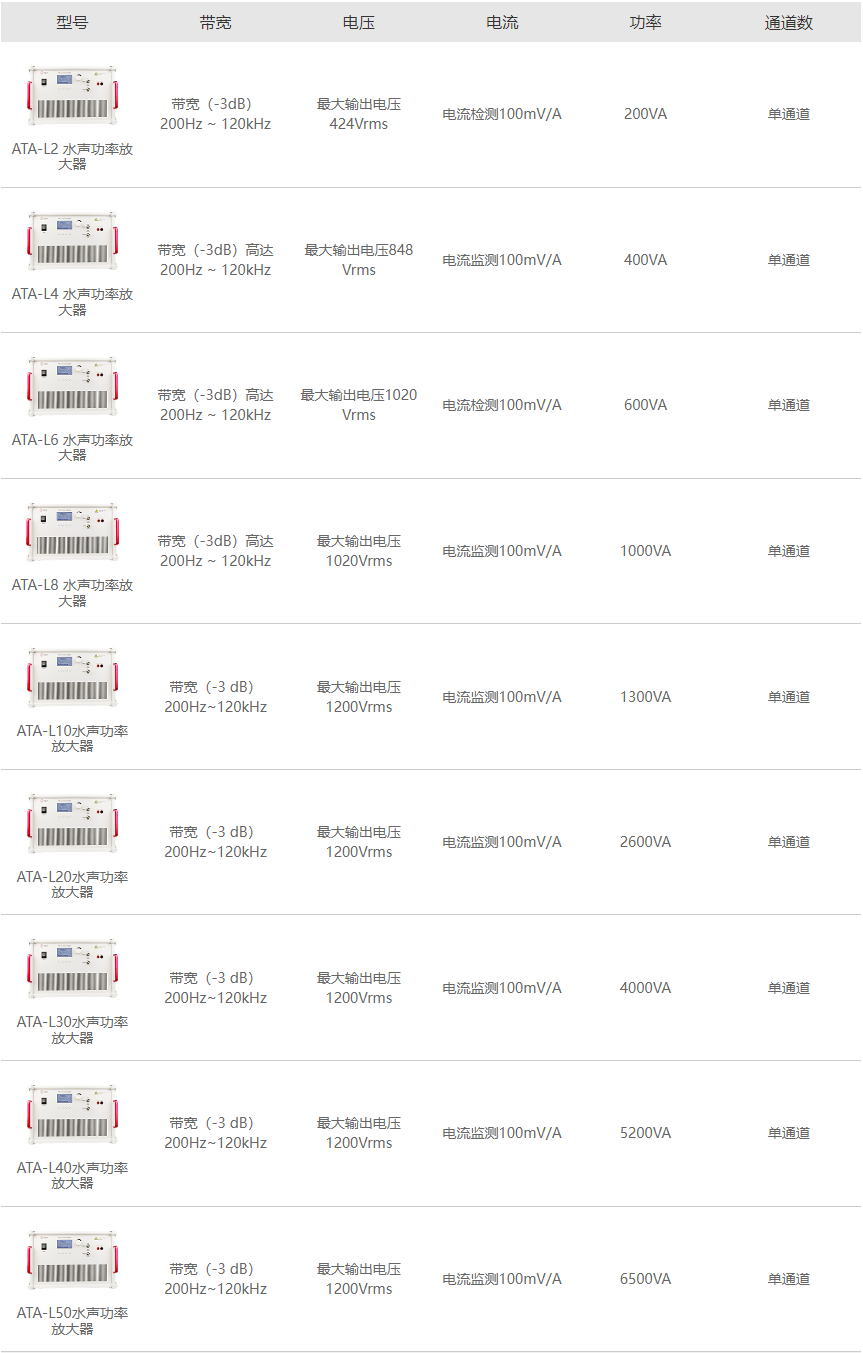

ATA-L系列水聲功率放大器型號參數指標：
