功率放大器的主要指標參數有哪些
功率放大器也稱為高壓放大器。在很多電子實驗室中，如果信號發生器的額定輸出電壓和功率不能驅動特定的設備，就需要在信號發生器后加功率放大器來提高所需的電壓和功率，從而驅動壓電陶瓷、換能器、線圈、超聲波等各種負載器件，功率放大器在整個測試實驗中起著重要的作用，可以輸出穩定的功率。功率放大器的主要指標參數有哪些？
一、輸出功率
輸出功率主要是功放電路輸送給負載的功率。
1、額定功率(RMS)：在一定的諧波范圍內（嚴格來說是正弦波信號）能夠長期輸出的最大功率。1%諧波失真時的平均功率通常稱為額定輸出功率或最大有用功率。需要注意的是，不同的失真度前提不同的時候，額定功率值也會不相同。
2、最大輸出功率：
在不考慮失真的情況下，功放電路的輸出功率可以遠高于其額定功率，甚至可以輸出更大的功率，它能輸出的最大功率稱為最大輸出功率。
二、增益
功率放大器的增益是指輸出電壓與輸入電壓的比值。
三、工作范圍
工作范圍是指功率放大器在規定的失真度和額定輸出功率條件下的工作頻帶寬度，也就是功率放大器的最低工作頻率和最高工作頻率之間的范圍，用赫茲（Hz）表示。放大器的實際工作頻率范圍可能大于定義的工作頻率范圍。
四、輸出阻抗
功率放大器輸出端和負載所之間所表現的等效內阻抗被稱為功放的輸出阻抗。
五、輸入阻抗
功率放大器的輸入阻抗是指在輸入端對電路進行匹配。

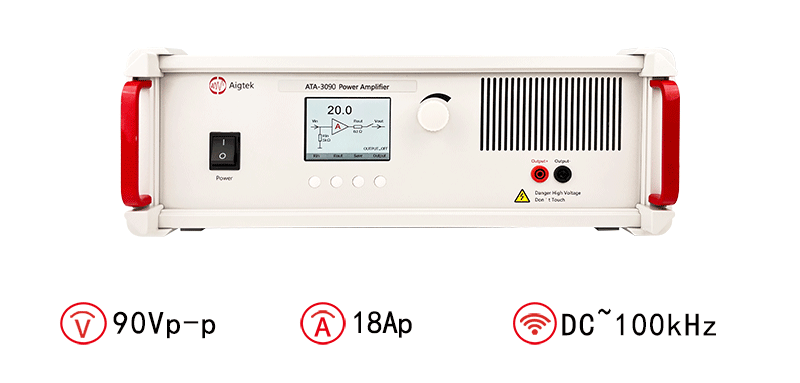

圖：ATA-3090功率放大器指標參數
六、失真
失真是指信號的波形發生變化的現象。波形失真的原因和種類有很多，主要有諧波失真、互調失真、瞬態失真等。
七、動態范圍
動態范圍是指放大器不失真的放大最小信號與最大信號電平的比值就是放大器的動態范圍。實際運用時，該比值使用dB來表示兩信號的電平差，高保真放大器的動態范圍應大于90dB。
八、信噪比
信噪比是指信號大小與噪聲信號大小之間的比例關系。信噪比的大小是功放電路輸出信號電平和輸出各種噪聲電平的比值的分貝數。
九、壓擺率
功率放大器壓擺率是指放大器輸出電壓變化的最快速率，經常使用V/μs表示。
十、效率
功率放大器的效率是指輸出功率與輸入功率的比值。
