實驗名稱：功率放大器在雜散電流作用下氯離子在砂漿中的遷移特性研究中的應用

實驗設備：波形發生器，ATA-4012高壓功率放大器，數據記錄儀，氯化鈉溶液，實驗槽。

實驗內容：基于地鐵現場檢測與采集泄露的雜散電流信號，根據課題前期自主設計模擬的雜散電流電源系統，在實驗室還原成同頻幅值可調的真實雜散電流信號，并據此研究雜散電流下氯離子在混凝土的遷移行為。

實驗過程：

1.電遷移試驗裝置搭建：

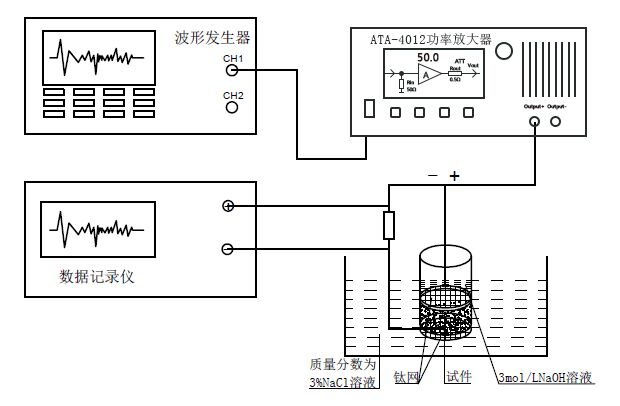

      本試驗設計的雜散信號模擬裝置由信號發生器和功率放大器兩部分組成，利用同頻設計思路，將現場采集的雜散數據在實驗室中還原。設計原理為:先將實測雜散信號時程數據進行計算機噪音處理，并進行第一次調幅， 導入信號發生器，由信號發生器輸出同頻雜散信號，將輸出的雜散信號接入雙極性電源進行第二次調幅處理，輸出與實測雜散信號同頻且幅值可調的雜散電流加載于試件上。

實驗結果：

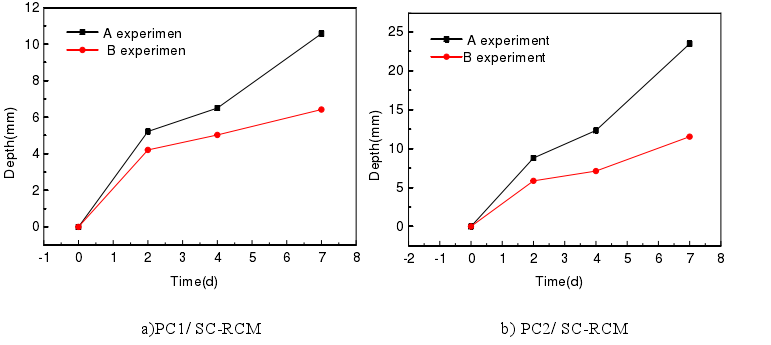

1.A、B端電流下滲透深度：

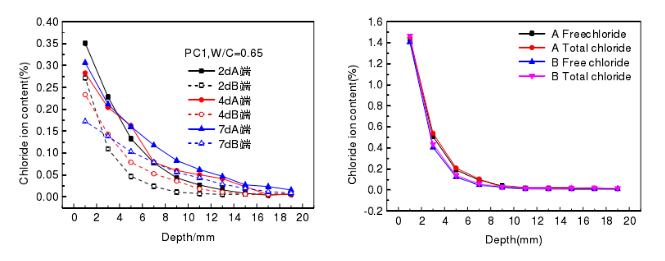

2.氯離子剖面：



實驗結論：

本文所描述的氯離子遷移模型只是雜散作用下砂漿中氯離子遷移規律的初步研究，模擬結果整體與試驗結果一致，模型精度還需進一步研究優化，同時氯離子遷移模型應對比不同參數下的影響，而且需要考慮采用混凝土時的情況。

實驗中所用到的功率放大器ATA-4012：

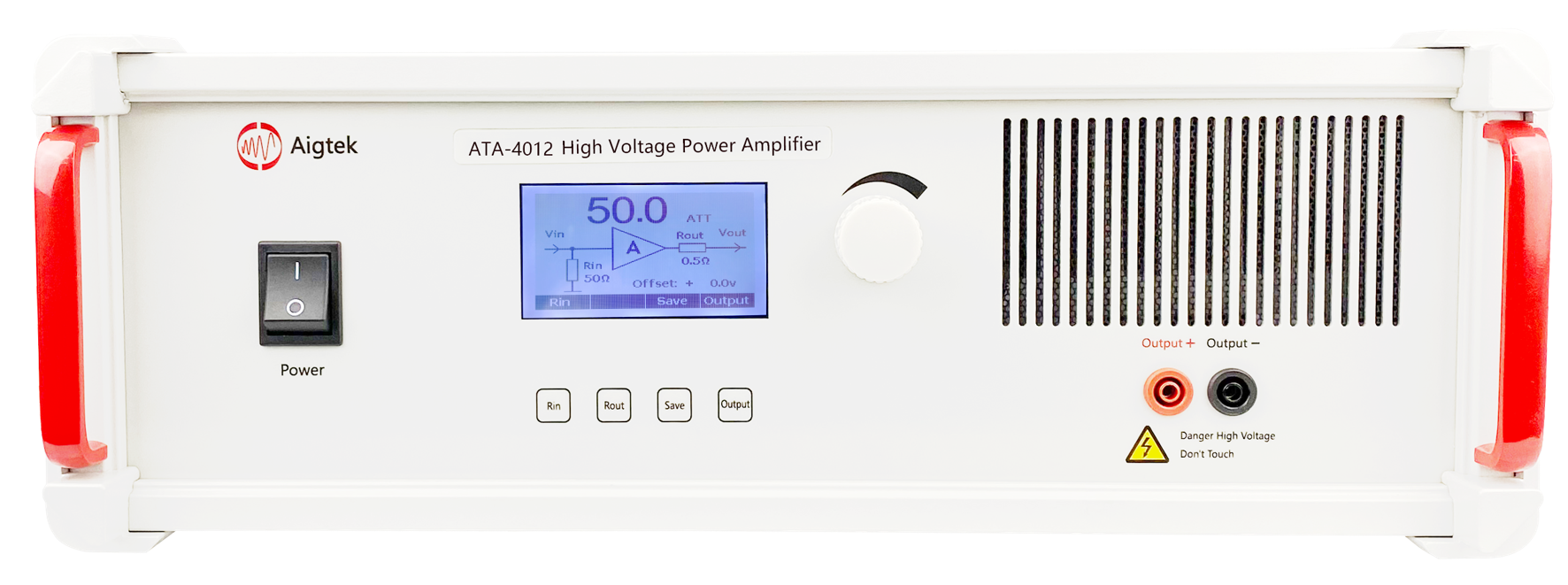

ATA-4012功率放大器是一款最大輸出電壓160Vp-p（±80Vp），最大輸出電流2Arms ，帶寬（-3dB）高達DC~1MHz的雙極性輸出電源。
