應用案例

實驗名稱：功率放大器在電場頻率對驅動藍相液晶溫域及電光性能的影響中的應用

實驗目的：

藍相(BP)由于其獨特的三維自組裝結構和優異的電光特性而受到廣泛關注,在快速光調制器或可調諧光子晶體領域具有廣闊的應用前景。

實驗設備：化學藥品，任意函數發生器，ATA-4051高壓功率放大器，精密阻抗分析儀等。

實驗過程：

（1）雙頻液晶的合成和表征；

通過合成粗產物經過硅膠層析柱提純,淋洗劑選用二氯甲烷﹐干燥后得到最終產物白色粉末。

（2）液晶盒子的制備；

使用10.0 um厚的聚對苯二甲酸乙二醇酯(PET)膜作為液晶盒的間隔墊﹐不需要使用表面取向層。LC在各向同性態通過毛細管作用填充到液晶盒中，通過施加不同頻率的電場，觀察其組織結果機透射率

（3）不同頻率電場的發生裝置是任意函數發生器和功率放大器(ATA-4051)。通過精密阻抗分析儀測量液晶的介電常數和頻率響應,分別用垂直取向和平行取向的液晶盒測量平行介電常數和垂直介電常數。

實驗結果：

（1）雙頻液晶的相態行為：

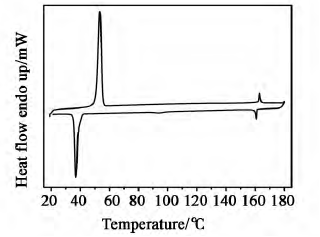

DFLC的DSC曲線

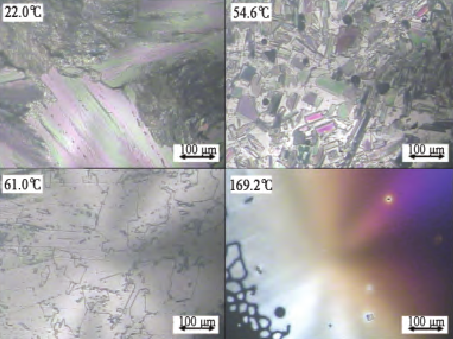

升溫過程中的偏光圖片

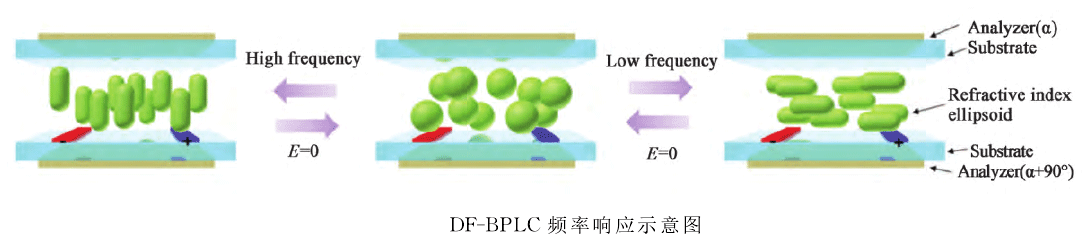

（2）雙頻藍相液晶的頻率響應：

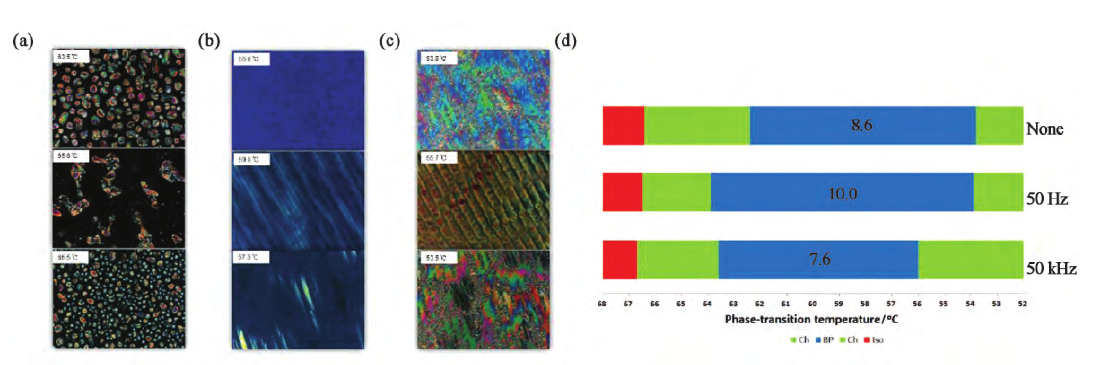

DF-BPLC在不同電場(無電場/50 Hz/50 kHz)下的偏光照片:膽甾相(a)、藍相(b)、重入膽甾相(c)和溫域(d)。





實驗結論：本文所制備的BP-DFLC具有較低的驅動電壓以及較快的響應時間﹐有望應用于快速響應的光電器件領域。

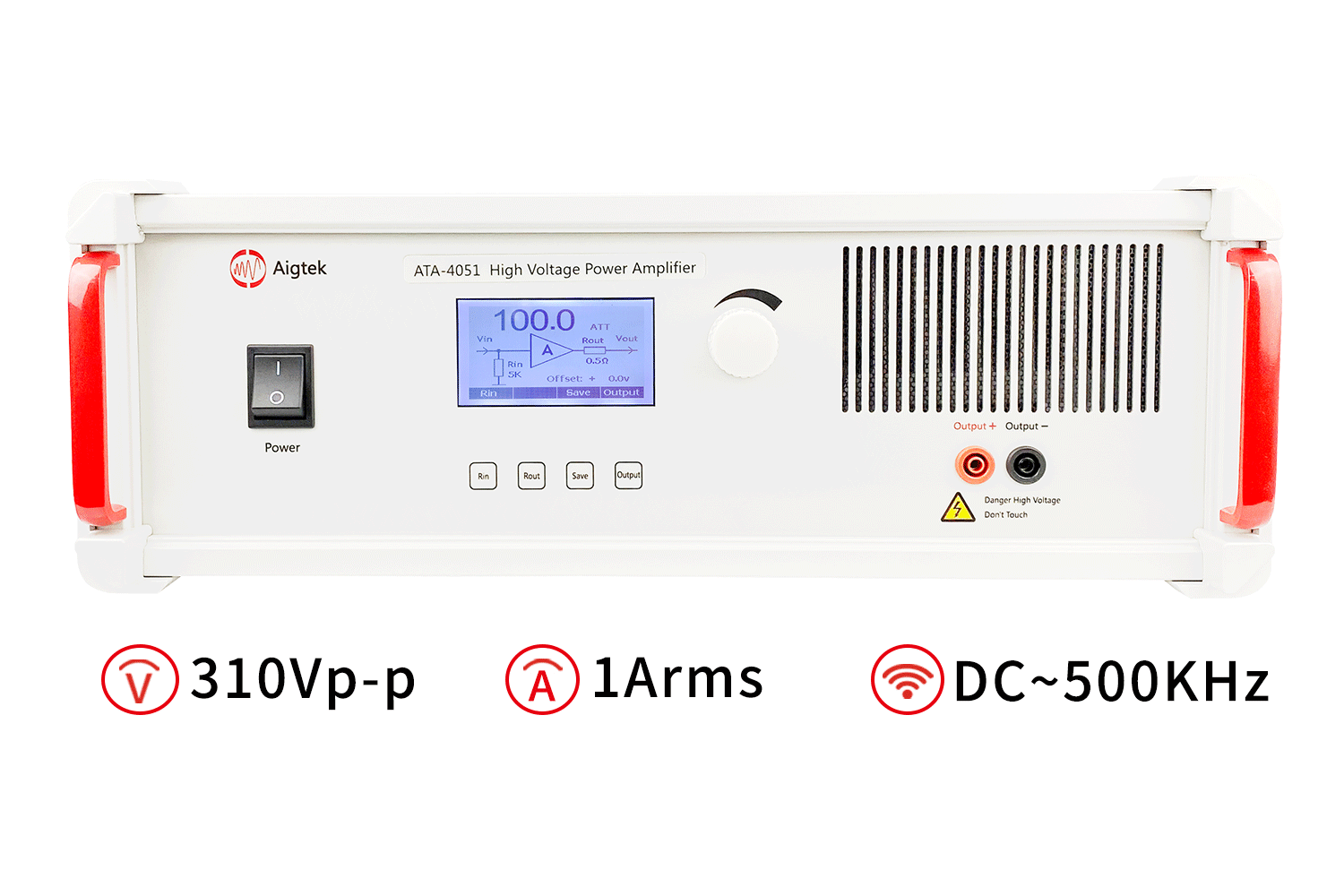

本實驗用到的功率放大器參數介紹：
