高壓放大器在通電空心線圈的脈沖磁場分析中的應用
實驗名稱：高壓放大器基于通電空心線圈的脈沖磁場分析中的應用
實驗設備：
任意波形發生器、高壓功率放大器（ATA-4014）、限流電阻、霍爾效應高斯計、漆包線繞制線圈、示波器
實驗內容：
本文就通電空心線圈內部的脈沖磁場進行分析,先討論單-頻率脈沖信號激勵下,線圈中軸線中點處的磁場,然后分析在頻率時變脈沖信號激勵下線圈中軸線中點處的磁場的變化規律，并通過自行搭建的測量裝置對線圈磁場進行測量,與仿真分析的結果進行對比分析。
實驗過程：
任意波形發生器和高壓放大器聯合電源可以發出與仿真模型相同的兩種激勵信號。

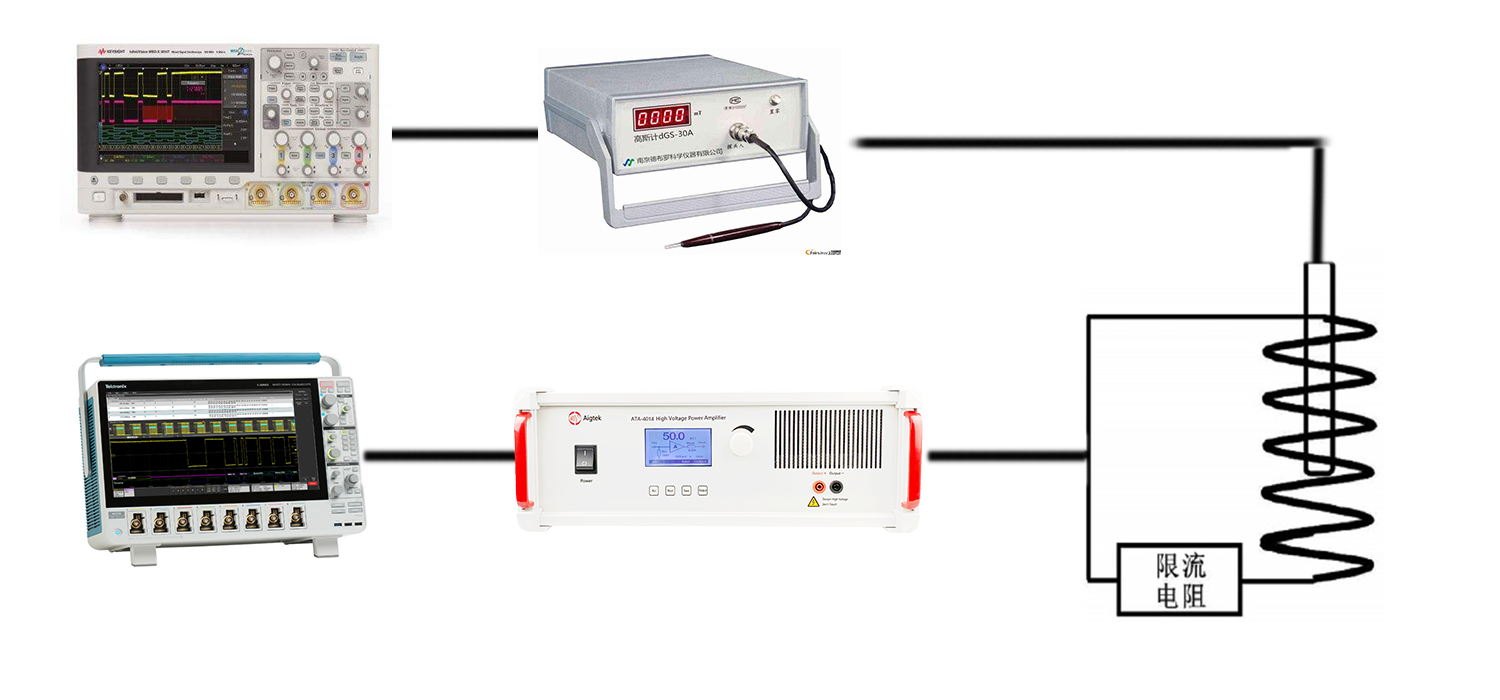

激勵信號接人由線圈和限流電阻串聯成的電路中。測量過程中將高斯計探頭插入線圈中軸線中點處,測量線圈中軸線中點處的磁場變化情況。通過該實驗裝置測量單一頻率脈沖信號激勵下,線圈中軸線中點處的磁感應強度，通過示波器采集到的數據。
實驗結果：

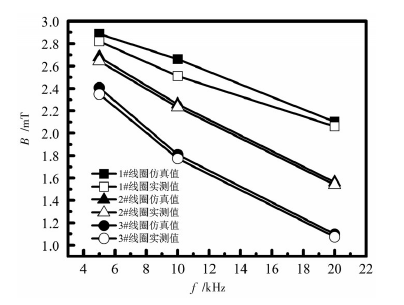

1.激勵信號頻率對線圈磁感應強度的影響；
2.線圈外徑對線圈磁感應強度的影響；

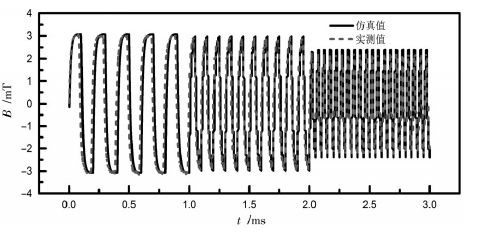

3.線圈強度磁感應波形。
實驗結論：
在單一頻率脈沖信號激勵下,仿真分析所得的不同激勵信號頻率、線圈外徑下的磁感應強度與相應條件下實驗測量所得到的值是吻合的,且二者的變化規律均與定性理論分析一致。通過該仿真分析方法準確測量與分析了通電空心線圈內部的磁場,為人們研究脈沖磁場的最佳作用條件以及作用機理提供幫助和指導。
