大功率激勵信號源--功率放大器超聲檢測應用
壓電陶瓷換能器屬于容性負載，對功率放大電路輸出級呈現高阻抗，電磁超聲換能器屬于感性負載，對功率放大電路輸出級表現為低阻抗。針對市面上各種換能器Aigtek推出不同指標參數的線性功率放大器，用來驅動換能器作為激勵源，可解決信號源輸出電壓低、功率小的問題。
驅動電磁超聲換能器時，激勵信號不僅具有較高電壓、還需要具有較大的輸出電流，目前實驗室研究廣泛采用的Aigtek公司的ATA-4000系列高壓功率放大器做為激勵電源，該儀器可連接市面上常用品牌的任意波形發生器，可完美放大任意波形。
高壓功率放大器優勢：
1.頻率DC-1MHz，最大輸出電壓310Vpp，最大功率320W.
2.數控增益系統可以快速調節需要的輸出電壓，兼容市面所有主流的任意波形函數信號發生器，實現信號完美放大。
3.輸入輸出電阻兩檔切換，可以更匹配更多容性，感性及阻性負載，測試面廣。
4.圖形化顯示，界面一目了然。
5.可定制精細阻抗調節選件1Ω步進，保證客戶端信號的匹配不失真

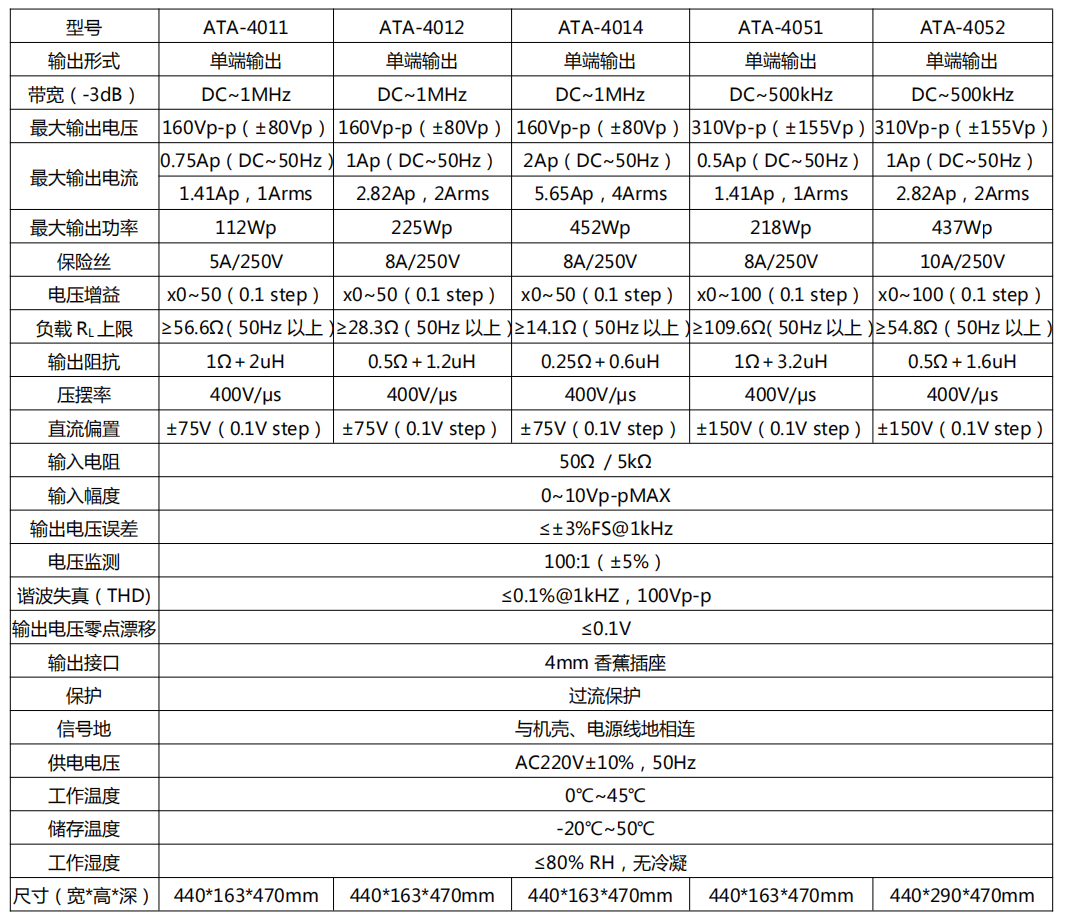

ATA-4000系列功率放大器是能夠處理從直流到最高1MHz的信號，是一種高速、寬頻帶、高電壓輸出的雙極性方式的電壓放大型功放。 電壓與電流可以4象限正負輸出，對諸如壓電元件和線圈那樣的電容性負載或電感性負載能夠穩定地運行。 根據頻帶，輸出電壓、輸出電流的不同，備有5種型號可供選擇。
通過上述介紹，相信您對高壓功率放大器有了清晰的了解，更多精彩內容請持續關注安泰電子m.wj539.com。
西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源、功率放大器模塊等電子測量儀器研發、生產和銷售的高科技企業。
