高壓放大器基于高速視覺的靜電懸浮控制系統應用
靜電懸浮是一種利用帶電材料在電場中受到的靜電力來克服重力達到懸浮狀態的技術。該方法使物體處于一個與周圍無任何接觸的狀態，從而避免了坩堝等加熱容器對材料的接觸與污染，有效地抑制了異質形核。相比電磁懸浮、氣懸浮等非接觸式材料實驗方法，靜電懸浮具有可在真空環境下懸浮，加熱懸浮可分離，可懸浮非金屬，對材料的干擾小和控制更加穩定等優點。
地面靜電懸浮裝置結構
視覺伺服是利用基于高速視覺的靜電懸浮實時控制地面實驗系統，實現地面的視覺伺服靜電懸浮的裝置。靜電懸浮系統如圖所示，兩路相機采集的圖像分別發送到兩個GPU上，然后每個GPU進行圖像處理。其中，GPU2處理得到的坐標,通過串口發送給GPU1,由GPU1進行實際坐標解算。解算得到實際坐標后，進行相應的控制量運算。最后，通過SPI協議將相應的控制信號發送到DA芯片,DA的輸出信號經過高壓放大器放大后輸送到電極上，從而對帶電樣品進行位置的控制。

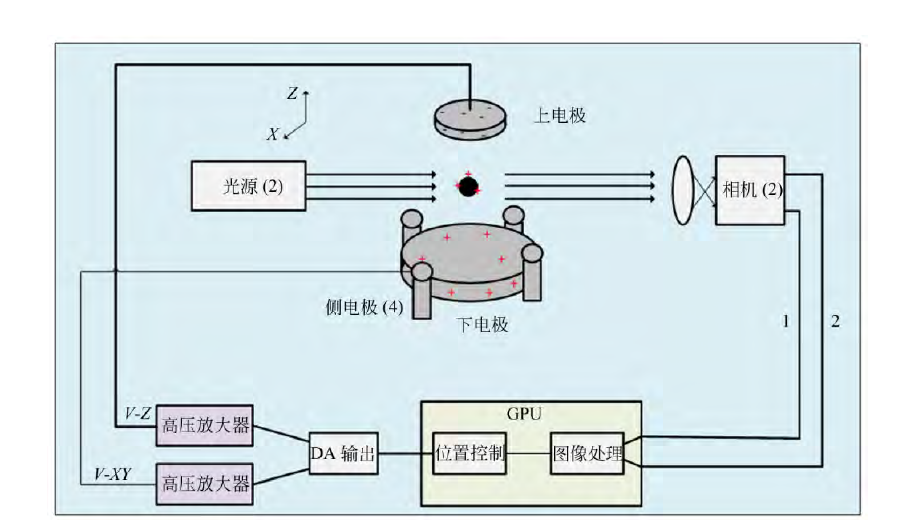

靜電懸浮系統結構示意圖
AigtekATA-2000系列高壓放大器在靜電懸浮領域有著廣泛的應用，其最大輸出電壓1600Vp-p最大輸出電流 500mAp，帶寬（-3dB）高達DC~1MHz，滿足不同樣品材料位置控制的電壓需求。安泰高壓放大器在超聲波測試，MEMS測試，壓電陶瓷驅動，微粒分選等領域也成為科研領域工程師們不二之選。
使用靜電懸浮控制系統可有效解決材料加熱電量突變的問題。通過以上的介紹，相信您對高壓放大器基于高速視覺的靜電懸浮控制系統應用有了一定的了解，如果您想要了解更多，請持續關注安泰電子官網m.wj539.com。
