ATA-2041功率放大器在電致瞬態光譜系統中的應用
實驗名稱：功率放大器在電致瞬態光譜系統中的應用
實驗設備：熒光器件、脈沖信號發生器、功率放大器（ATA-2041）、光電倍增管、示波器
實驗過程：
（1）光物理性質表征
（2）器件結構的設計

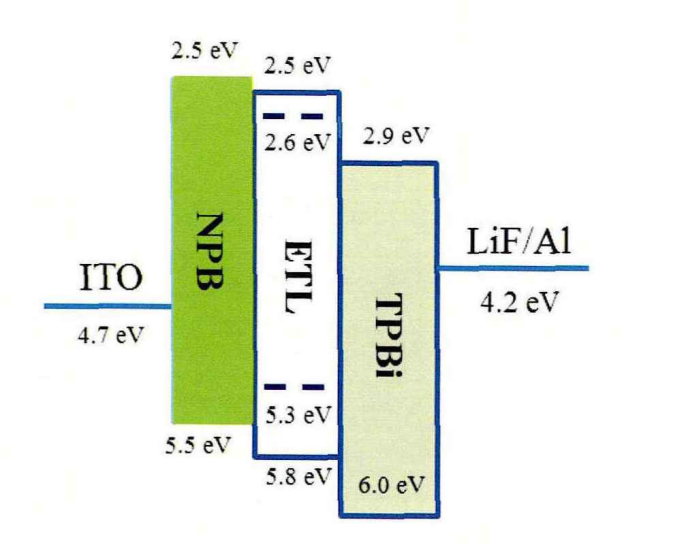

器件結構示意圖
（3）在制備好的摻雜器件的陰陽極加上脈沖信號,使器件在極短正向脈沖電壓下發光，然后撤去電壓或加上負向脈沖。器件發出的光信號由光電倍增光捕捉，將光信號轉變為電信號，由功率放大器放大，再由示波器將電信號顯示出來。周期2.5ms，占空比0.4%，脈沖寬度10μs，正脈沖12V,負脈沖-7V。對比了效率接近的MADN. NPB為主體摻雜DPAVBi的熒光器件的電致瞬態光譜。
實驗結果：

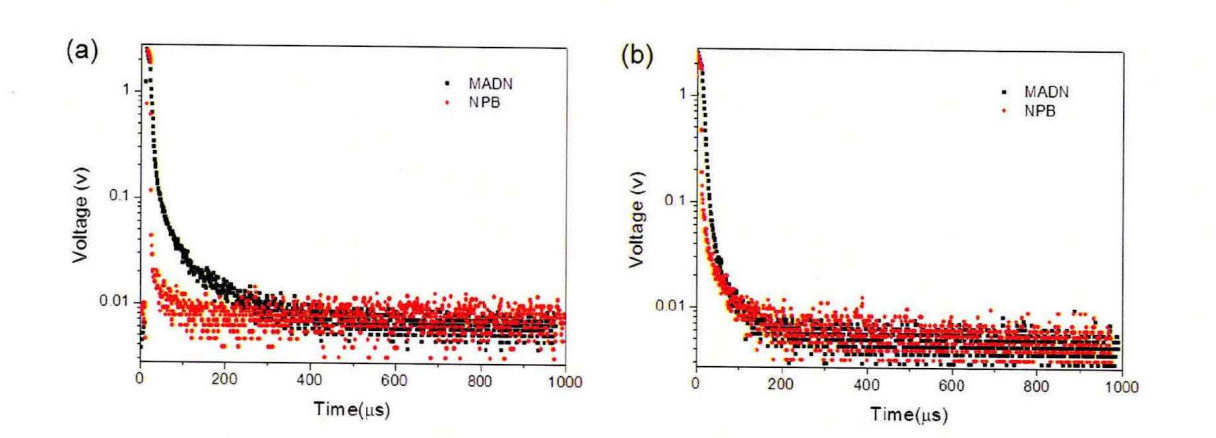

器件電致瞬態光譜
由此可以判斷，脈沖電壓激發下，這類主客體器件中觀察到的余輝不是TTA延遲熒光。
實驗結論：
綜上，MADN為主體器件中TTA上轉換現象不明顯，在EQE的提高上也幾乎沒有貢獻。這從某種程度可以說明利用主體TTA上轉換能量轉移提高藍光熒光OLED器件效率的方法不能取得顯著的效果。

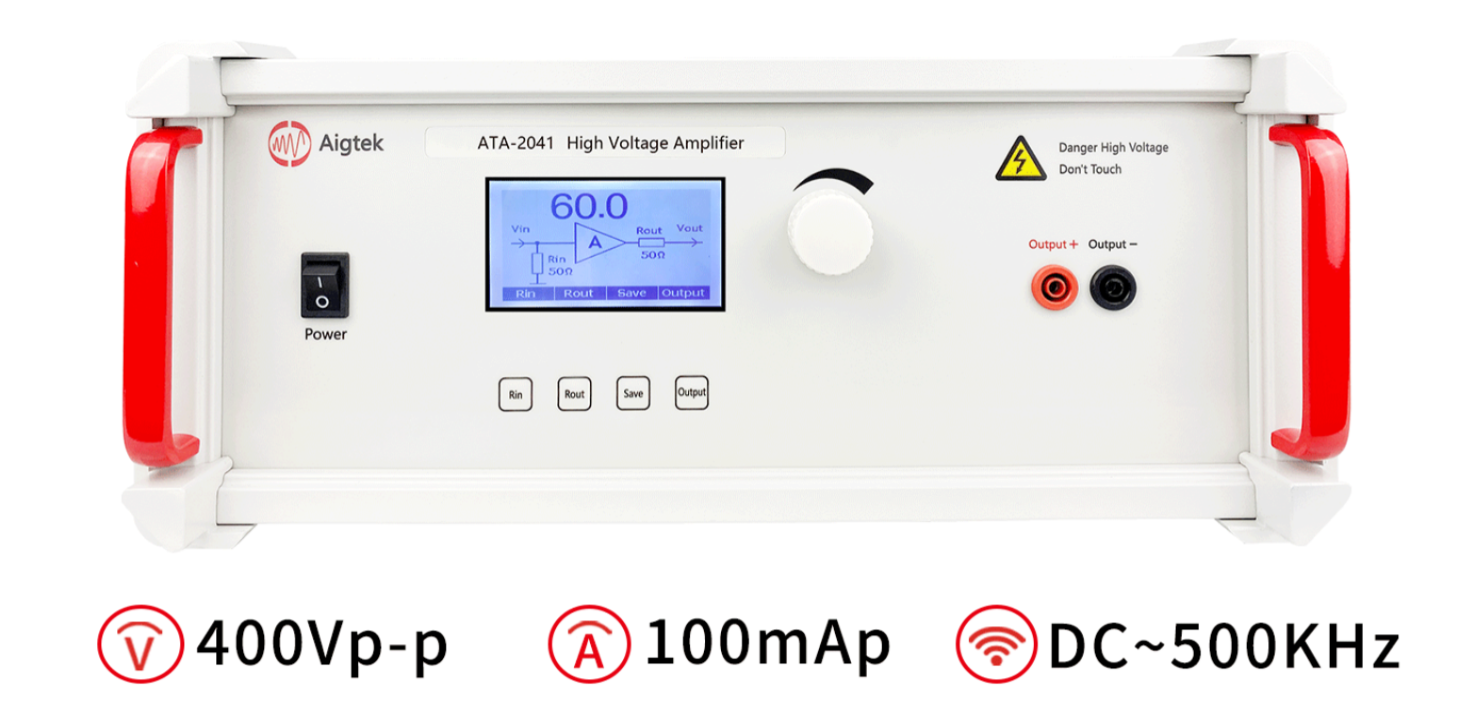

ATA-2041高壓放大器最大輸出400Vp-p (±200Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用。
本文實驗素材由西安安泰電子整理發布，如想了解更多實驗方案，請持續關注安泰官網m.wj539.com。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，一直專注于功率放大器、功率信號源、計量校準源等測試儀器產品的研發與制造。
原文鏈接：http://m.wj539.com/news/284.html
