高壓功率放大器在微型揚聲器信號處理研究中的應用
實驗名稱：基于LABview的聲頻定向算法仿真與測試平臺
實驗設備：
一臺裝有LABview軟件與PCI1712數據采集卡的計算機，可編程信號發生器，DSP實驗板，高壓功率放大器，超聲換能器，麥克風
實驗內容：
由LABview控制信號發生器產生多點單頻信號，經過 DSP算法處理以及后級高壓功率放大器放大后，激勵超聲換能器產生調制后的超聲信號，在接收端使用高靈敏度傳聲器采集在空氣中自解調出的可聽聲信號，并通過數據采集卡實時的將數據送入PC機，通過LABview對采集回的信號進行實時分析處理,獲得聲壓級以及失真度的測試結果,完成對DSP中算法性能的評估。
實驗過程：
（1）利用LABview與數據采集卡，外加采用MEMS技術制造的微型超聲換能器以及高靈敏度麥克風，搭建了一個完整的針對SSB算法的測試平臺。
SSB算法測試平臺
（2）程序正常輸出模擬SSB信號后，該信號被高壓功率放大器放大后激勵MEMS微型換能器發出超聲,由于空氣的非線性作用超聲逐步自解調出可聽聲信號。
MEMS換能器實物圖
實驗結果：
利用LABview等工具對采集回的可聽聲信號進行分析，計算 THD參數以評價算法的優劣。

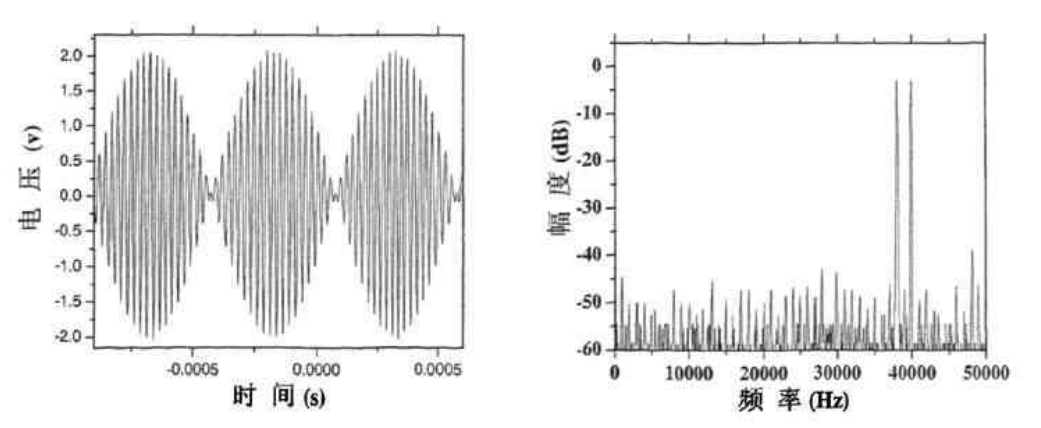

輸出SSB超聲信號的時域及頻域圖
麥克風采集到的可聽聲信號頻譜 麥克風采集到的可聽聲信號的指向性圖
系統產生SSB信號準確無誤，其頻譜很明顯的包含載波40KHz的響應以及下邊帶38KHz的響應。所采集到的經過空氣非線性作用產生的可聽聲信號頻譜比較雜亂,除了在2KHz處有明顯的響應外還包含有多個雜波信號。
