實驗名稱:功率放大器在高效聲學菲涅耳透鏡的聲場可視化實驗
研究方向：水中高效菲涅爾聲透鏡焦點處的聲壓增益研究
實驗內容:
（1）背面無柵格結構的普通菲涅爾透鏡的透射效率和焦點處的聲壓增益測量。
（2）背面設計了柵格結構的高效菲涅爾透鏡的透射效率和焦點處的聲壓增益測量。
測試目的：驗證所設計的水浸超聲高效菲涅爾透鏡的透射效率及其焦點處的聲壓增益，并與普通的菲涅爾透鏡進行對比
測試設備:紋影成像系統：寬帶放大器 ( (ATA-122D,Aigtek), 激光 (532 nm, DPGL-2150F, Photop, China), 增強型電荷耦合器件 (iCCD) 攝像機 (iStar DH734-18U-03, Andor, UK), 超聲換能器 (DYG-1M, Dayu electric, China), 信號發生器 (AFG3021, Tektronix)。
放大器型號:ATA-1222A寬帶放大器
實驗過程:

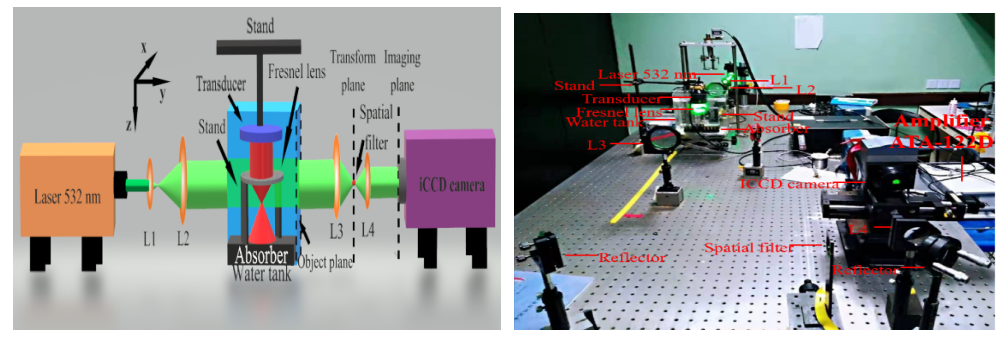

（1）搭建紋影成像系統；
（2）向水缸中倒入水；
（3）分別將高效菲涅爾透鏡及普通菲涅爾透鏡貼于換能器下方進行成像實驗，獲得實驗結果并分析；
測試結果:

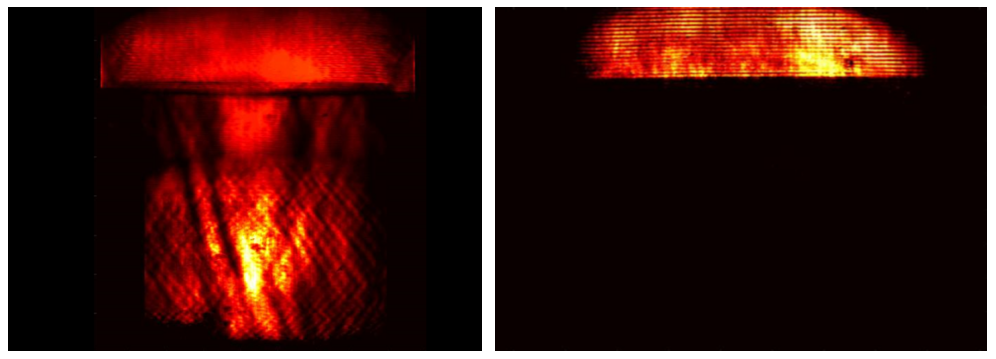

高效菲涅爾透鏡及普通菲涅爾透鏡的紋影成像結果
放大器在該實驗中發揮的效能:驅動超聲換能器，電路匹配并放大輸出功率。
選擇該功率放大器的原因:
ATA-122D 寬帶放大器功放頻帶更寬，帶寬為DC-20 MHz，可以滿足在低頻段的使用需求，而在高頻段也已經完全滿足實驗，界面非常友好，一目了然。操作按鍵和按鈕也很好用。參數可調范圍很廣，輸入電阻和輸出電阻均可自由選擇。另外，功放本身有過流保護系統，這大大減小了其損壞的幾率，延長了使用壽命。經過實驗驗證，該功放性能十分優越，建議其他用戶根據自己換能器的參數選擇相應型號的功放。
