超聲功率放大器--驅動超聲電機
超聲功率放大器是一種電子實驗室常用的測試儀器，通常是在實驗過程中幫助輸出信號達到最大輸出功率用以驅動某一特定的負載的裝置。超聲波電機是基于功能陶瓷的超聲波頻率的振動實現驅動的新型驅動器。超聲電機是一個典型的機電一體化產品，由電機本體和控制驅動電路兩部分組成。

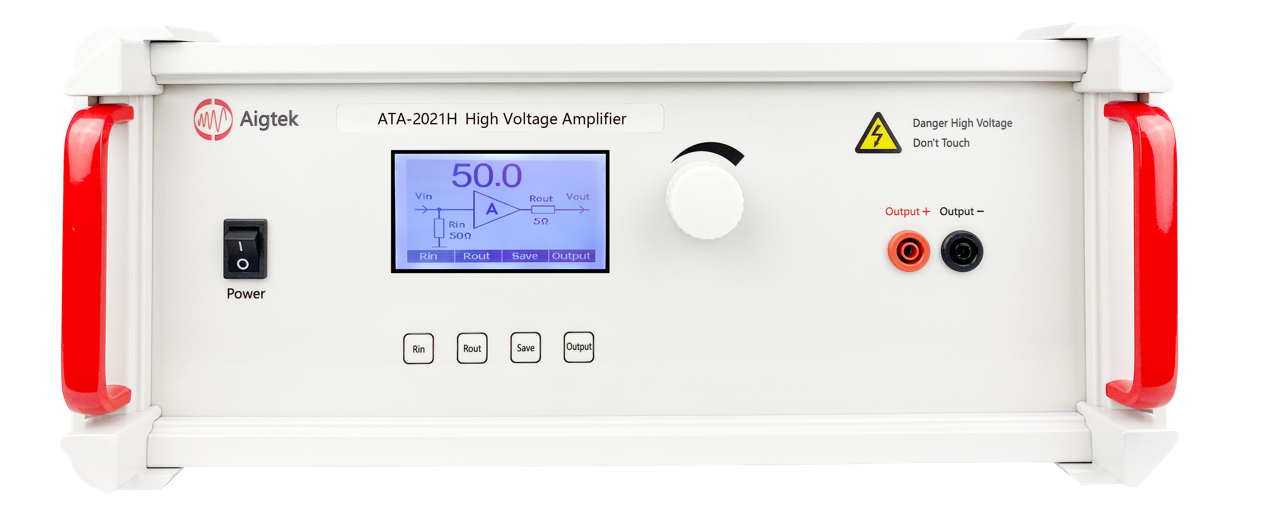

功率放大器ATA2000系列是一款理想的可放大交、直流信號的高壓功率放大器。最大差分輸出1600Vp-p (±800V)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，同時雙通道高壓放大器輸出還可同步調節，可與主流的信號發生器配套使用，實現信號的完美放大。
驗證Aigtek功率放大器性能最直觀最簡單的方式是，使用任意波形發生器產生電壓信號，輸入功率放大器，使用示波器檢測放大器的輸出電壓和波形。這時需要注意的事項有：
阻抗調節：Aigtek功率放大器的輸入阻抗是50Ω，需要設置任意波形發生器為 “50Ω 模式” ；
功率放大器的輸出等效為電壓源，測試其電壓和波形時，示波器需要設置為“高阻模式”；
將示波器測試結果的顯示形式設置為與任意波形發生器相同的形式，例如任意波形發生器設置“電壓峰峰值”，示波器顯示形式也應該設置為“電壓峰峰值”，如果示波器設置“電壓有效值”或“電壓峰值”等，則無法準確的得到驗證結果；
注意功率放大器的輸出是否超出示波器的顯示范圍，超出顯示范圍時需要使用衰減探頭進行測試，這時應按實際衰減倍數對示波器進行設置。
實現超聲波驅動有兩個前提條件：首先，需在定子表面激勵出穩態的質點橢圓運動軌跡；其次，將定子表面質點水平方向的微觀運動轉換成轉子的宏觀運動或平動。第一個前提條件對應著機電能量轉換，利用逆壓電效應由電能轉化成機械振動能：第二個前提條件對應著運動形式轉化，往往通過定轉子間的摩擦力來實現，近年來亦有通過氣體或液體為中間介質接觸為非接觸型超聲波電機，也稱為聲懸浮超聲波電機。從超聲電機的工作原理可見，其正常工作離不開兩個能量轉換作用：機電轉換作用和摩擦轉換作用。機電轉換作用是指壓電陶瓷的逆壓電效應，即對壓電陶瓷振子加高頻振蕩電流，使它以超聲波的頻率振動。
